Közvetlen radiométer

AUTOMATIKUS KÖVETELMÉNY KÖZVETLEN Sugárzási Eszköz

TBS-2C

KÉZIKÖNYV

ÁTTEKINTÉS：

A függőleges napfelület (a látószög kb. 0,5 °) sugárzásának és a nap körüli nagyon keskeny gyűrű alakú égbolt szórt sugárzásának mérésére közvetlen napsugárzásnak nevezzük, és direkt sugárzó műszerrel mérjük.

ALAPELV&erősítő; SZERKEZETI JELLEMZŐK

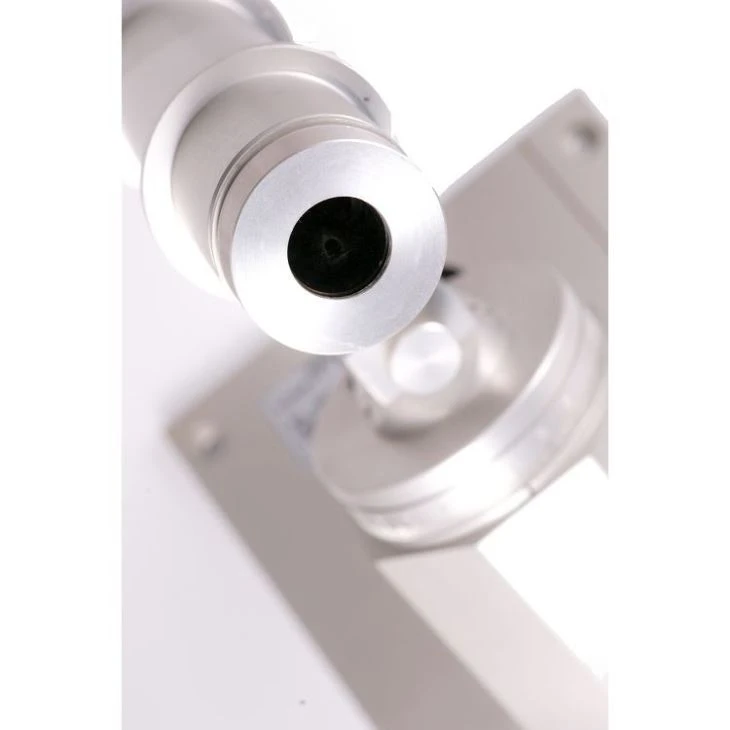

Főleg egy fénycsőből és egy automatikus nyomkövető készülékből áll. A fénycső belseje hét fénysávból, egy belső csőből, egy hőcserélőből és egy szárítócsőből áll. Hét fénysávot használnak a belső visszaverődések csökkentésére, a műszer nyitási szögének kialakítására és a műszer belsejében lévő levegő turbulenciájának korlátozására. A fénysorompó külső oldalán található egy belső cső, amely lezárja a száraz levegőt a fénysorompóban és a külső csőben, hogy csökkentse a környezeti hőmérséklet hőhatásra gyakorolt ​​hatását. A henger külső szájába egy JGS3 kvarcüveglemezt helyeznek, amely 0,27-3,2 μm hullámhosszú sugárzási fényt képes továbbítani, ami kényelmes a napsugárzás közvetlen mérésére. A nedvesség kondenzációjának megakadályozására szárítószert helyeznek a hengerbe.

A közvetlen sugárzásmérő induktív része a fénycső magrésze, amely egy gyorsan reagáló huzallal tekercselt galvanizáló termopilából áll. Az indukciós rész nap felé eső oldala matt fekete festékkel van bevonva. Az alábbiakban látható a hőelem érintkezése. Amikor a napfény eléri a hőérintkezőt, a hőmérséklet emelkedik. Hőmérséklet-különbséget képez a másik oldalon lévő hideg érintkezéssel, amely elektromotoros erőt generál. Az elektromotoros erő Egyenesen arányos a közvetlen napsugárzás intenzitásával.

Az automatikus követőkészülék egy alaplemezből, egy szélességi fokú tárcsából, egy léptető motorból, egy vezető gyűrűből és egy turbina dobozból áll (a nap' dőlésének beállításához). A léptetőmotor az áramforrás, és csak a&vezérelheti és működtetheti;&egyenes asztali vezérlő; cégünk gyártja (ne csavarja kézzel az automatikus követőkészüléket). A követőkészülék nagy pontossággal rendelkezik, és a forgási szög hibája 0,25 ° -on belül van egy héten belül, vagyis kevesebb, mint 1 perc alatt. Amíg helyesen van felszerelve, pontos automatikus követés érhető el.

MŰSZAKI SPECIFIKÁCIÓ

1. Érzékenység: 7 ～ 14μV ∕ Wm^-2

2. Időállandó: ≤15S (99%)

3. Belső ellenállás: kb. 80 ohm

4. Nyomkövetési pontosság:&<168h ±="" 1="">

5. Nyitási szög: 4 °

6. Éves stabilitás: ± 1% (érzékenységváltozási sebesség)

7. Munkakörnyezet: -45 ℃ + + 45 ℃

8. Tápellátás: AC220V vagy DC12V

9. Súly: 5 kg

10. Mérési tartomány: 0 ～ 2000W / m²

11. Jelkimenet: 0 ～ 20mV (4 ～ 20mA kimenet a DL-2 szabványos áramátvivővel)

12. Mérési pontosság:&munkaasztal: 5%; standard táblázat<>

1. Vízszintes buborék

2. Vízszintes beállítás gomb

3. Pointer

4. Csatlakoztassa az aljzatot a kollektorhoz

5. Időskála

6. Deklinációs skála

7. Szárítószer patron

8. Világítócső

9. Csatlakozó csavar

10. Latitude tárcsázás

11. Latitude beállító gomb

12. Padló

13.Sun dőlésszög beállítása

14. Időalapvonal

15. könnyű lyuk

16. fényfolt

Kábelezési utasítások:
